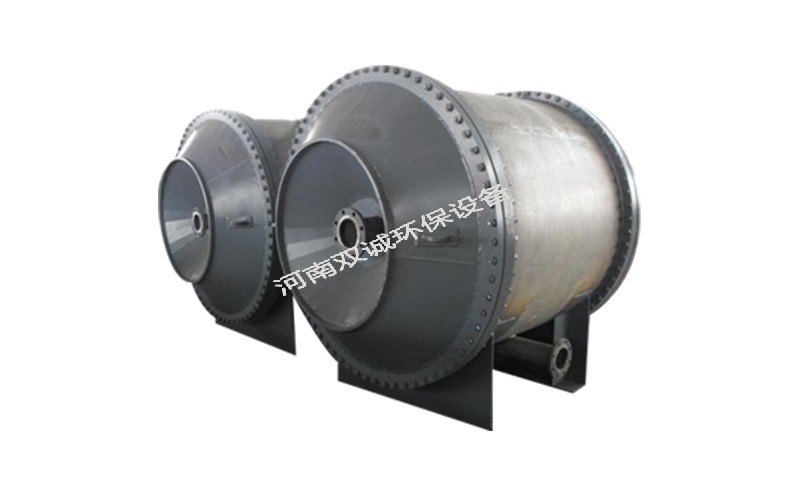

列管式換熱器

　　列管式換熱器是目前化工及酒精生產上應用較廣的一種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ,可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程；另一種流體由殼體的接管進入，從殼體上的另一接管處流出，稱為殼程列管式換熱器。

　　內部的流體管規格從工業上常用的Φ25×2.5、Φ19×2到飛機上常用的Φ2×0.3,再到火箭發動機預冷器的Φ0.9×0.045,材料通常為304、316L,GH3169等材料。

板式換熱器

　　板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液-液、液-汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比列管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

板翅式

　　板翅式換熱器通常由隔板、翅片、封條、導流片組成。在相鄰兩隔板間放置翅片、導流片以及封條組成一夾層，稱為通道，將這樣的夾層根據流體的不同方式疊置起來，釬焊成一整體便組成板束，板束是板翅式換熱器的核心，配以必要的封頭、接管、支撐等就組成了板翅式換熱器。

只有一層結構的稱之為冷板，常用電子模塊散熱。

其他形式

　　其他常用的還有翅片管式、扁管-翅片式等，均為在上述換熱器的基礎上加以改進而來。
